AutoCAD Electrical

Autodesk AutoCAD Electrical – это AutoCAD для проектировщиков электрических систем управления. Он включает в себя все возможности Autodesk AutoCAD, а также комплекс функций САПР для электрических систем. В продукте имеются обширные библиотеки условных обозначений и инструменты автоматизации типовых проектных задач.

Проектирование электрических систем управления

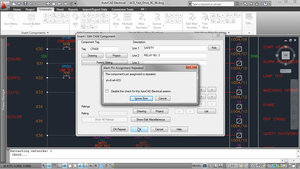

Связь катушки реле и ее контактов в реальном времени

AutoCAD Electrical снижает риск назначения катушке реле слишком большого числа контактов и сводит к минимуму затраты времени на отслеживание их связей в проектах электрических систем управления.

AutoCAD Electrical определяет катушки и контакты как родительские и дочерние компоненты; при этом автоматически отслеживается число контактов каждой катушки или многоконтактного устройства, и в случае превышения допустимого предела выдается предупреждение.

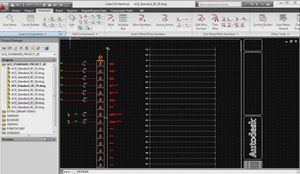

Создание чертежей устройств ввода/вывода ПЛК на основе табличных данных



Вы можете автоматически получать чертежи устройств ввода/вывода ПЛК путем простого задания назначений этих устройств в проекте при помощи табличного редактора.

Объекты и модули устройств ввода/вывода на чертеже автоматически дополняются многозвенными схемами и полями описания; кроме того, к каждому устройству ввода/вывода присоединяются обозначения компонентов и клемм. На основании экспортированного отчета может быть выполнено программирование ПЛК; заново создавать чертежи для этой операции не нужно.

Библиотеки на основе стандартов

Соблюдение стандартов в проектах электрических систем управления обеспечивается благодаря библиотекам компонентов, предоставленным ведущими отраслевыми поставщиками.

В них содержится более 650 тыс. Компонентов и условных обозначений – выключатели, кнопки, реле, контакты, клеммы и т.п. Кроме того, компоненты можно выбирать из обширной библиотеки пневматических, гидравлических устройств и схем трубопроводов и КИП.

Благодаря поддержке международных стандартов специалисты могут успешно выполнять проекты для заказчиков в других странах. К числу поддерживаемых стандартов относятся:

• AS
• GB
• IEC
• NFPA
• JIC
• JIS

Документация к электрическим схемам

Автоматическое формирование отчетов

Процесс формирования отчетов прост и может настраиваться. За один вызов команды можно получить несколько отчетов.

Автоматические отчеты охватывают все типы документов: спецификации, перечни проводов, таблицу сигналов для ПЛК, таблицу подключений, перечень кабелей и перекрестные ссылки.

Благодаря возможностям сортировки и фильтрации данных отчеты можно ограничивать только необходимой информацией.

Отчеты вставляются в чертежи схем в виде интеллектуальных таблиц, которые затем легко обновляются и могут быть сохранены в отдельных файлах.

Совместная работа с заказчиками и поставщиками

Вы можете легко обмениваться данными с заказчиками и поставщиками в хорошо знакомом файловом формате DWG.

Электрические схемы просматриваются и редактируются с помощью любой DWG-совместимой программы – например САПР Autodesk AutoCAD, предназначенной для проектирования и выпуска документации, или Autodesk AutoCAD LT, которая применяется для черчения и деталировки. При редактировании схем в сторонних организациях AutoCAD Electrical может создать отчет об изменениях, внесенных в чертеж другими пользователями.

Организация файлов и проектов

В проектах электрических систем управления можно создавать папки (в том числе вложенные) и помещать в них DWG-файлы.

Ограничений на уровень вложенности папок не существует, поэтому инженеры могут структурировать свои проекты так, как считают нужным.
Гибкая организация файлов с возможностью перетаскивания

Файлы могут легко перетаскиваться внутри проекта.

Благодаря этому обеспечивается гибкость при смене порядка следования файлов, распределении их по папкам и организации вложенной структуры папок. Переименования файлов и переназначения контактов при этом не происходит. Функция повышает удобство работы и делает структуру файлов более наглядной.

Компоновка электрических панелей

Интеллектуальные чертежи компоновки монтажных панелей

Перечень компонентов для размещения на чертежах компоновки монтажных панелей извлекается из принципиальной схемы.

Пользователь выбирает место расположения щита и указывает контуры для каждого устройства, которое требуется вставить. При этом автоматически создается связь между устройством и его местом положения.

Любые изменения в электрических схемах или представлении панелей вызывают обновление элементов, не отражаемых на схеме, – например кабельных лотков.

Проектирование клеммных соединений

Возможность работы с клеммами и перемычками во всем проекте позволяет добиться экономии времени и повышения качества.

Для управления клеммами и перемычками служит удобный в работе Редактор клеммных колодок. Пользователи могут легко добавлять резервные клеммы и вносить такие изменения, как перестановка подведенных левого и правого проводов.

Графические изображения клеммных колодок, основанные на принципиальной схеме, создаются автоматически и используются затем на чертежах компоновки монтажных панелей и в таблицах подключений.
Вы можете проектировать клеммные колодки как графически, так и с помощью табличного ввода. Информация о подключении проводов к клеммным колодкам с каждой стороны формируется автоматически.

Отслеживающие меню для быстрого редактирования

Отслеживающие меню заменили привычные контекстные меню команд, вызываемые правой кнопкой мыши.

Состав отслеживающих меню определяется типом выбранного объекта. Они предоставляют быстрый доступ к функциям, которые часто вызываются для этого объекта, в том числе:

• удаление компонента;
• редактирование компонента;
• быстрое перемещение;
• выравнивание.

Благодаря такому подходу сокращаются затраты времени на редактирование и растет производительность работы с чертежами электрических систем управления.

Схемотехническое проектирование

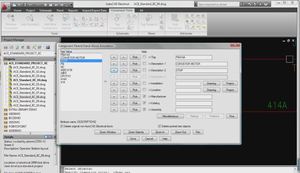

Автоматическая нумерация проводов и задание позиционных обозначений компонентов

Нумерация проводов и маркировка компонентов на чертежах осуществляются автоматически; благодаря этому требуется меньше времени для отслеживания изменений в проекте и сокращается количество ошибок.

AutoCAD Electrical нумерует все провода и проставляет позиционные обозначения компонентов в соответствии с установленными правилами.
Если вблизи провода или компонента отсутствует свободное место, AutoCAD Electrical располагает обозначение в стороне от него и автоматически проводит выноску.

Проектирование и повторное использование цепей

Цепи электрического управления формируются динамически на основании набора правил, относящихся к компонентам, соединениям, номинальным параметрам и каталожным данным.

Конструктор цепей предоставляет всю информацию, необходимую для принятия оптимальных и эффективных с точки зрения энергопотребления и экологических норм решений.

При составлении схемы цепи учитываются материал проводов, температура окружающей среды, максимальные перепады напряжений и т.п. Для более продуктивной работы пользователям рекомендуется один раз сформировать типовые цепи, сохранить их и использовать затем в будущих проектах.

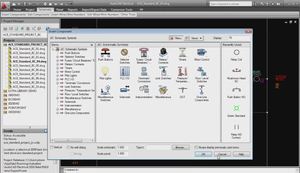

Библиотеки УГО для электрических схем

В составе AutoCAD Electrical имеется библиотека, которая содержит несколько сотен тысяч стандартных условных обозначений для электрических схем (в том числе электрических, пневматических и гидравлических устройств).
Простая, основанная на меню процедура вставки устройств помогает быстро создавать проекты электрических систем управления. Обозначения в библиотеке отвечают следующим стандартам:

• AS
• GB
• IEC
• NFPA
• JIC
• JIS

AutoCAD Electrical содержит полный набор функций САПР AutoCAD, к которым добавлены функции, разработанные специально для проектирования электрических систем управления. В продукте существуют функции обрезки проводов, копирования и удаления компонентов или всей цепи, перемещения и выравнивания компонентов.

Проверка правильности в режиме реального времени

Избежать дорогостоящих ошибок при производстве поможет их своевременное выявление на ранних стадиях проектирования.

AutoCAD Electrical постоянно проверяет, не противоречат ли вносимые изменения проекту в целом, и предупреждает пользователей о потенциальных ошибках.

В ходе проверки правильности флажками помечаются такие элементы, как провода с дублирующими номерами и одинаковые марки компонентов. Выявить пропущенные и некорректные номера проводов трудно, а при производстве это может привести к серьезным проблемам. Своевременный вывод предупреждений помогает повысить качество проектных работ.
