Rexcan 420

Rexcan 420

Rexcan 420

Производитель - Solutionix
Сделать заказ


Высококачественное и удобное в использовании решение для промышленности



Изменяемые зона и угол сканирования

Даже с одним прилагаемым комплектом линз Rexcan 420 позволяет пользователям свободно выбирать между четырьмя различными зонами сканирования, не затрачивая для этого дополнительные ресурсы. Кроме того, благодаря использованию угла триангуляции 10º стало возможным сканирование глубоких участков объектов (соотношению глубины к диаметру > 1,5).

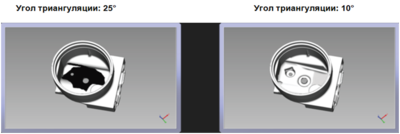

Гибкий угол сканирования

Быстрый и простой процесс сканирования

Благодаря увеличенной скорости сканирования и технологии обработки больших массивов данных, специализированное программное обеспечение EzScan способно обрабатывать сотни миллионов точек данных, сокращая время создания модели. Кроме того, функция мультиэкспозиции Rexcan 420 позволяет пользователям легко работать с любыми объектами, имеющими различный уровень яркости — от блестящих до темных.



«Зона сканирования (длина по диагонали)

/ интервал между точками (единица измерения: мм)»

2,0 МПикс

50 мм

35 мм

23 мм

17 мм

12 мм

8 мм

А

55/0,04

95/0,05

160/0,09

200/0,11

265/0,15

410/0,23

B

95/0,05

150/0,08

245/0,13

310/0,17

415/0,23

645/0,36

C

135/0,08

205/0,11

285/0,17

430/0,23

580/0,31

880/0,48

D

210/0,11

315/0,17

455/0,24

660/0,35

880/0,46

1335/0,71

Комплект поставки

  • Сканер.
  • Один комплект оптики по выбору покупателя (8, 12, 17, 23, 35 или 50 мм для Rexcan 414, 420 и 450; 18, 35, 50 и 75 мм для Rexcan 480).
  • ПО EZScan.
  • Power кабель.
  • Модуль управления проектором.
  • Калибровочная пластина.

Спецификация



 Rexcan 420

Описание

Высококачественное и удобное в использовании решение для промышленности.

Разрешение фотокамеры, Mp

2.0

Количество точек на мм

max: 25;
min: 1,4

Принцип сканирования

Структурированный белый свет, стерео фотокамера

Угол триангуляции

10º; 25º

Размеры (ШхВхГ), мм

560 x 240 x 170

Источник света

LED

Энергопотребление

100~240 В, 600 Вт

Операционная система

Windows XP (32-разрядная), Windows 7 (32/64-разрядная)

О модельном ряде Solutionix , сравнительная спецификация

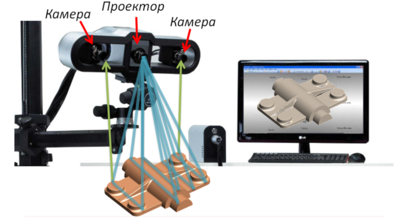

Компания Solutionix (Южная Корея) производит качественные и простые в использовании 3D-сканеры, отличительной особенностью которых является настраиваемая зона сканирования, что позволяет проводить калибровку на месте. Сканирование объекта происходит путем проецирования линий структурированного белого света на объект, образующих уникальный узор, каждое изменение которого сканируется приемными камерами.



Преимущества сканирования структурированным белым светом:

  • высокая точность; высокая скорость;
  • надежность системы;
  • автоматический процесс сканирования.

Solutionix позволяет проводить быстро высокоточное измерение геометрических параметров трехмерных объектов для:

  • машиностроения и контроля качества;
  • производства ювелирных изделий;
  • легкой промышленности;
  • медицины и стоматологии;
  • культурного наследия;
  • анимации.

Модельный ряд сканеров Solutionix подразделяется на три серии:

REXCAN DS2

  • REXCAN DS2 (1,4 MP)
  • REXCAN DS2 (2,0 MP)

REXCAN CS

  • REXCAN CS (2,0 MP)
  • REXCAN CS (5,0 MP)
  • REXCAN CS+ (2,0 MP)
  • REXCAN CS+ (5,0 MP)

REXCAN4

  • Rexcan 414 (1,4 MP)
  • Rexcan 420 (2,0 MP)
  • Rexcan 450 (5,0 MP)
  • Rexcan 480 (8,0 MP)

 Сравнительная спецификация



Rexcan 320

Rexcan 414

Rexcan 420

Rexcan 450

Rexcan 480

Rexcan CSPlus

Rexcan DS2

Описание

Высококачественное и удобное в использовании решение для промышленности.

Высокоточный компактный и бюджетный 3D-сканер

Автоматизированная система для трёхмерного сканирова-ния небольших по размерам и насыщенных деталями объектов.

Разрешение фотокамеры, Mp

2,0

1,4

2,0

5,0

8,0

2,0

1,3

Объем сканирования, мм

45~810 (4 объёма измерения)



S(100): 80х60х48; М(200): 160х120х96; L(400): 320x240x192

16L:80ⅹ69ⅹ65;
25L:40ⅹ35ⅹ32;
35L:30ⅹ25ⅹ22

Расстояние сканирования, мм

420 — 1340



Количество точек на мм

max: 25;
min: 2

max: 25;
min: 1,33

max: 25;
min: 1,4

max: 33,33;
min: 1,75

max: 40;
min: 2,85

S(100): 0,05; M(200): 0,11; L(400): 0,23

max: 50;
min: 17

Принцип сканирования

Структурированный белый свет, стерео фотокамера

Структурированный синий свет, стерео фотокамера

Структурированный белый свет

Угол триангуляции

10º; 25º



15º

Плоскости перемещения



2 оси (колебание и вращение)

Размеры (ШхВхГ), мм

520 x 133 x 200

560 x 240 x 170

300 x 800 x 900, размер съёмного модуля: 400 x 110 x 210

4212 x 370 x 449

Источник света

Галогенная лампа 250 Вт (24 В постоян-ного тока)

LED



LED

Интерфейс



USB 2.0

Энерго-потребление

80~230 В

100~240 В, 600 Вт

85~265 В, 50/60 Гц

85~265 В

Формат выходных данных

STL



STL

Операционная система

Windows XP (32-разрядная), Windows 7 (32/64-разрядная)
